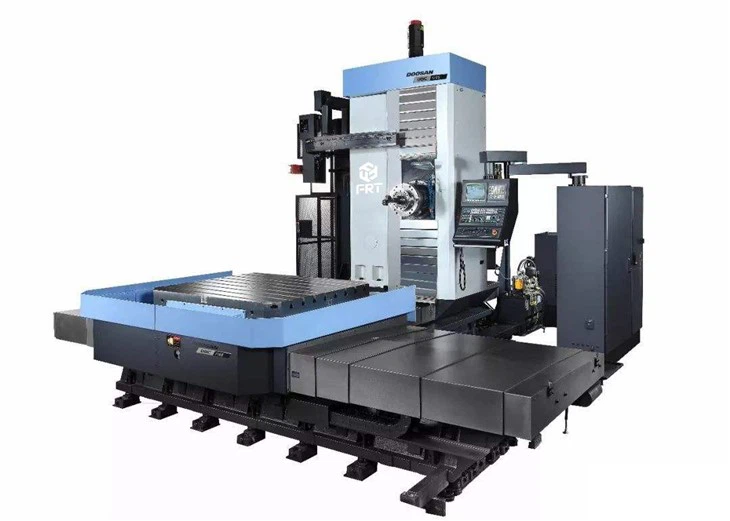

Garlaicīga un frēzēšanas mašīna
Produktu apraksts
Garlaicīga un frēzēšanas mašīna, kas pazīstams arī kā apstrādes centrs vai dzirnavu pagrieziena mašīna, ir daudzpusīgs rūpniecības rīks, ko izmanto ražošanas un metālapstrādes procesos. Tas apvieno gan frēzēšanas mašīnas, gan garlaicīgas mašīnas iespējas, ļaujot tai veikt plašu darbību klāstu uz sagataves, ieskaitot frēzēšanu, urbšanu, garlaicību, piesitienu un pagriešanos. Šī funkciju integrācija padara to par vērtīgu priekšrocību dažādās nozarēs, piemēram, aviācijas un kosmosa, automobiļu un inženierzinātņu.
| Tehniskā specifikācija | FRT-B1400 | FRT-B1600 | FRT-B1800 | |
| Ceļojums | ||||
| Darba galda ceļojums (x/y/z) | Mm | 2000/1500/ Z1500/W600 | 2500/1600/Z1600/W700 | 2800/1800/Z1800/W1000 |
| Attālums no vārpstas virsmas līdz darba galdam | Mm | 0-1500 | 0-1600 | 0-1800 |
| Sliede | Divas lineāras vadlīnijas, viena sacietējusi sliede | |||
| Darba galds | ||||
| Galda izmērs | Mm | 1400x1400 | 1600x1600 | 1800x1800 |
| Darba tabulas maksimālā slodzes jauda | T | 10 | 12 | 16 |
| Vārpsta | ||||
| Vārpstas konusveida (modeļa piedurknes diametrs) | BT50 | BT50 | BT50 | |
| Vārpstas dimensija | Mm | 110 | 130 | 160 |
| Vārpstas motora jauda | KW | 22 | 35 | 45 |
| Vārpstas ātrums | rpm | 2000 | 2000 | 2000 |
| Precizitāte | ||||
| Pozīcijas precizitāte | Mm | 0.015/1000 | 0.015/1000 | 0.015/1000 |
| Atkārtota pozīcijas precizitāte | Mm | ±0.01 | ±0.01 | ±0.01 |
| Lielums | ||||
| Neto svars | T | 65 | 95 | 105 |
garlaicīgas un frēzēšanas mašīnas funkcijas
| Tehniskā specifikācija | FRT-T130 | FRT-T160 | FRT-T200 | |
| Ceļojums | ||||
| Darba galda ceļojums (x/y/z/w) | Mm | X (4000-6000) | X (6000-8000) | X (8000-10000) |
| mm | Y (2000-3000) | Y (2000-3000) | Y (2000-3000) | |
| mm | Z (800) | Z (1000) | Z (1200) | |
| Mm | W (700) | W (1000) | W (1200) | |
| Attālums no vārpstas virsmas līdz darba galdam | Mm | 0-3000 | 0-3000 | 0-4000 |
| Sliede | Divas lineāras vadlīnijas, viena sacietējusi sliede | |||
| Darba galds | ||||
| Galda izmērs | Mm | Pielāgošana | Pielāgošana | Pielāgošana |
| Darba tabulas maksimālā slodzes jauda | T | 15/㎡ | 15/㎡ | 15/㎡ |
| Vārpsta | ||||
| Vārpstas konusveida (modeļa piedurknes diametrs) | BT50 | BT50 | BT50 | |
| Vārpstas motora jauda | KW | 26 | 35 | 45 |
| Vārpstas ātrums | rpm | 2000 | 2000 | 2000 |
| Precizitāte | ||||
| Pozīcijas precizitāte | Mm | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| Atkārtota pozīcijas precizitāte | Mm | ±0.01 | ±0.01 | ±0.01 |
| Lielums | ||||
| Neto svars | T | apmēram 55 ~ 70 | apmēram 90 ~ 130 | apmēram 125 ~ 165 |
garlaicīgas un frēzēšanas mašīnas funkcijas
Vairākas asis:Šīm mašīnām parasti ir vismaz trīs kustības asis (x, y un z), lai precīzi kontrolētu instrumenta stāvokli attiecībā pret sagatavi. Progresīvākiem modeļiem var būt papildu rotācijas vai noliekt asis, lai palielinātu elastību.
CNC kontrole:Barības un frēzēšanas mašīnas parasti ir datoru skaitliskās vadības (CNC) mašīnas, kas nozīmē, ka tās ir automatizētas un programmējamas. CNC tehnoloģija nodrošina precīzas un atkārtojamas apstrādes operācijas, uzlabojot vispārējo efektivitāti un precizitāti.
Instrumentu mainītāji:Lielākā daļa apstrādes centru ir aprīkoti ar automātiskajiem instrumentu mainītājiem. Šī funkcija ļauj mašīnai automātiski mainīt rīkus, samazinot dīkstāvi un ļaujot izmantot dažādus rīkus dažādām darbībām.
Vārpstas ātrums:Mašīnām ir ātrgaitas vārpstas, kas var pagriezties ar dažādu ātrumu. Spēja pielāgot vārpstas ātrumu ir būtiska, lai pielāgotu dažādus griešanas instrumentus un materiālus.
Sagatavošanas iespīlēšana:Garing un frēzēšanas mašīnām bieži ir dažādi skavas mehānismi, lai apstrādes laikā stingri nostiprinātu sagatavi. Tas nodrošina stabilitāti un precizitāti griešanas procesa laikā.
Garlaicīgas un frēzēšanas mašīnas funkcijas
Frēzēšana:Apstrādes centra galvenā funkcija ir frēzēšana, kas ietver materiāla noņemšanu no sagataves, izmantojot rotācijas griezējus. Šis process tiek izmantots, lai izveidotu sarežģītas formas, spraugas, caurumus un kontūras uz sagataves virsmas.
Urbšana:Barības un frēzēšanas mašīnas var veikt urbšanas operācijas, lai precīzi izveidotu caurumus sagatavē. Spēja apvienot urbšanu ar citām funkcijām vienkāršo ražošanas procesu.
Garlaicīgi:Kā norāda nosaukums, urbšanas mašīnas ir paredzētas esošo caurumu palielināšanai vai ļoti precīzu caurumu izveidošanai ar stingrām pielaidēm. Garlaicīgas darbības parasti izmanto precīzas inženierijā un apstrādē.
Pagrieziens:Mašīnas integrētā pagrieziena spēja ļauj tai pagriezt sagatavi, vienlaikus griežot, efektīvi pārvēršot to par virpu. Šī funkcija ir īpaši noderīga cilindriskām vai simetriskām detaļām.
Pieskaršanās:Garlaicīgas un frēzēšanas mašīnas var arī veikt pieskaršanās operācijas, izveidojot vītņus caurumos, lai pielāgotos skrūvēm vai skrūvēm.
Kontūrēšana:Ar vairākām asīm un CNC vadību šīs mašīnas var veikt sarežģītas kontūrēšanas darbības, izveidojot sarežģītas formas un virsmas.
Kopumā garlaicīgas un frēzēšanas mašīnas ir jaudīgi un elastīgi rīki, kas piedāvā plašu iespēju klāstu, padarot tās piemērotas dažādiem apstrādes uzdevumiem mūsdienu ražošanas procesos.
Populāri tagi: Barošanas un frēzēšanas mašīna, Ķīnas garlaicīgas un frēzēšanas mašīnu ražotāji
