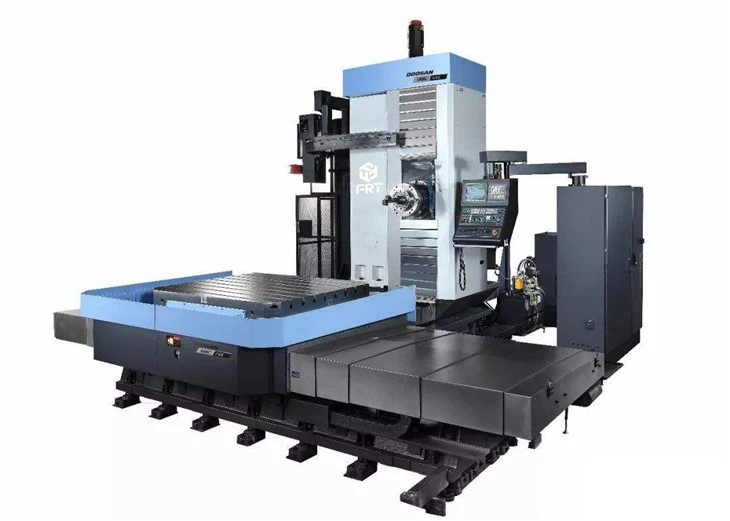

Horizontāla garlaicīga dzirnavas
Produktu apraksts
Horizontāla garlaicīga dzirnava, pazīstams arī kā horizontāla urbšanas mašīna (HBM), ir specializēts apstrādes rīks, ko izmanto, lai palielinātu esošos caurumus, izveidotu liela diametra caurumus vai veiktu precīzas garlaicīgas darbības lielos darbos. Parasti to izmanto tādās nozarēs kā aviācijas un kosmosa, automobiļu, enerģijas un smago mašīnu ražošana. Horizontālās garlaicīgās dzirnavu galvenās iezīmes un funkcijas ir šādas:
| Tehniskā specifikācija | FRT-B1400 | FRT-B1600 | FRT-B1800 | |
| Ceļojums | ||||
| Darba galda ceļojums (x/y/z) | Mm | 2000/1500/ Z1500/W600 | 2500/1600/Z1600/W700 | 2800/1800/Z1800/W1000 |
| Attālums no vārpstas virsmas līdz darba galdam | Mm | 0-1500 | 0-1600 | 0-1800 |
| Sliede | Divas lineāras vadlīnijas, viena sacietējusi sliede | |||
| Darba galds | ||||
| Galda izmērs | Mm | 1400x1400 | 1600x1600 | 1800x1800 |
| Darba tabulas maksimālā slodzes jauda | T | 10 | 12 | 16 |
| Vārpsta | ||||
| Vārpstas konusveida (modeļa piedurknes diametrs) | BT50 | BT50 | BT50 | |
| Vārpstas dimensija | Mm | 110 | 130 | 160 |
| Vārpstas motora jauda | KW | 22 | 35 | 45 |
| Vārpstas ātrums | rpm | 2000 | 2000 | 2000 |
| Precizitāte | ||||
| Pozīcijas precizitāte | Mm | 0.015/1000 | 0.015/1000 | 0.015/1000 |
| Atkārtota pozīcijas precizitāte | Mm | ±0.01 | ±0.01 | ±0.01 |
| Lielums | ||||
| Neto svars | T | 65 | 95 | 105 |
Horizontālās garlaicīgās dzirnavu galvenās iezīmes
Horizontālā vārpstas orientācija:Atšķirībā no vertikālām garlaicīgām dzirnavām, vārpsta horizontālā urbuma dzirnavās ir novietota horizontāli. Tas ļauj labāk atbalstīt sagatavi un atvieglo apstrādes operācijas lielām un smagām sastāvdaļām.
Rotējošs galds vai sagatave:Lielākajai daļai horizontālo urbumu rūpnīcu ir rotējošs galds vai sagatave, kas ļauj mašīnai veikt radiālas un leņķiskas urbšanas operācijas. Sagatavojumu var novietot dažādos leņķos un orientācijās sarežģītiem apstrādes uzdevumiem.
Vārpstas kustība:Vārpsts var pārvietoties pa trim primārajām asīm: x asi (gareniskā kustība), y asi (vertikālā kustība) un z asi (krusteniskās kustības). Dažām mašīnām var būt arī W-ass (Quill kustība) papildu daudzpusībai.
Instrumenta galva:Instrumenta galvu uz horizontālās urbšanas dzirnavām var aprīkot ar dažādiem instrumentiem, piemēram, urbšanas stieņiem, griešanas instrumentiem, virsmas instrumentiem un reameriem, lai veiktu dažāda veida apstrādes operācijas.
Stingrība un stabilitāte:Horizontālas urbšanas rūpnīcas ir veidotas tā, lai tās būtu stingras un stabilas, lai apstrādātu smagos darbus un griešanas spēkus, neapdraudot precizitāti.
Galvenās funkcijas
Garlaicīgi:Horizontāli garlaicīgu dzirnavu galvenā funkcija ir lielos darbos ar precīziem un precīziem caurumiem. Tas ir noderīgi, lai izveidotu caurumus ar lielu diametru vai garuma un diametra attiecību, ko būtu grūti vai nepraktiski sasniegt ar citām apstrādes metodēm.
Frēzēšana:Horizontālas garlaicīgas dzirnavas var veikt arī frēzēšanas operācijas. Rotējošais galds vai sagatave ļauj mašīnai sagriezt spraugas, dzīvokļus un kontūras sagatavē.
Pretī:Mašīna var saskarties ar cilindrisku darba gabalu galiem, nodrošinot, ka tie ir plakani un perpendikulāri asij.
Konusveida garlaicība:Horizontālas urbšanas rūpnīcas var izveidot konusveida caurumus lietojumiem, kuriem nepieciešama koniska forma.
Raming:Lai uzlabotu esošo caurumu precizitāti un apdari, var veikt operācijas.
Horizontālas garlaicīgas dzirnavas ir pazīstamas ar savām daudzpusību un spējām ražot lielus, smagus un sarežģītus darbus. Tos plaši izmanto ražošanas nozarē lietojumprogrammām, kur ir svarīgi precizitāte un augstā materiāla noņemšanas līmeņi.
