Horizontālais vertikālais rotējošais galds
Definīcija
Horizontālais vertikālais rotējošais galds ir svarīgs CNC frēzmašīnu un apstrādes centru piederums. Tam ir divas savstarpēji perpendikulāras pozicionēšanas virsmas, kuras var viegli uzstādīt vertikāli vai horizontāli. Apstrādājamo detaļu var iespīlēt caur vārpstas atveri vai galda T-rievu, un tā var veikt jebkuru leņķa indeksēšanu un nepārtrauktu rotācijas padeves kustību. Tās unikālais dizains ļauj uzstādīt vārpstu vertikāli vai horizontāli, paplašinot darbgalda funkcionālo diapazonu un pabeidzot sarežģītu apstrādi, piemēram, vienādi sadalītus un nevienmērīgi sadalītus urbumus, spraugas un nepārtrauktu speciālu virsmas apstrādi. CNC sistēmas kontrolē tai ir laba apstrādes precizitāte, tā atbilst precīzas ražošanas prasībām un ievērojami uzlabo darbgalda elastību un apstrādes jaudu.

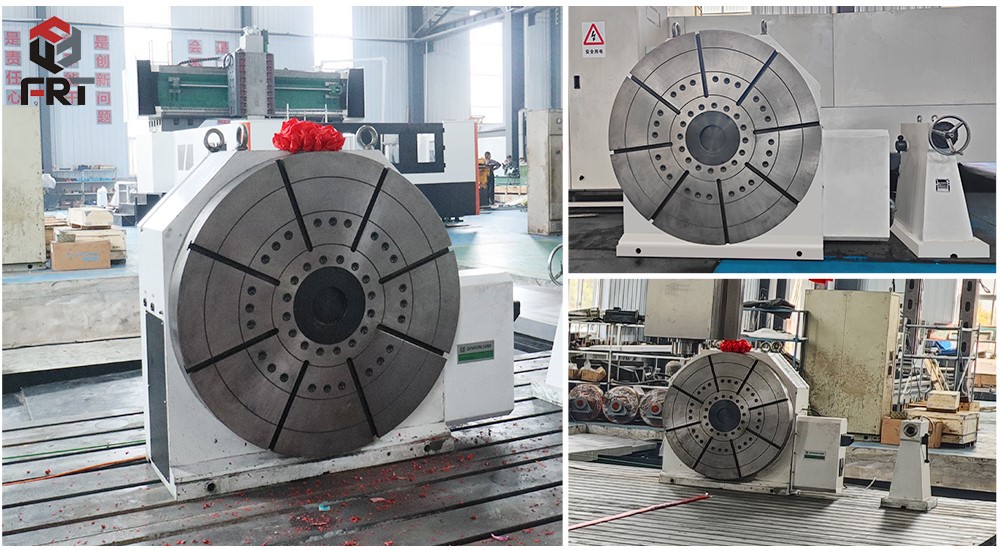

Produktu izstāde
| GALVENĀS SPECIFIKĀCIJAS | ||||||
| NĒ. | PRECES | SKT13800E(EL) | SKT13100E(EL) | SKT131200E(EL) | SKT131500E(EL) | |
| 1 | Pagriežams diametrs | ф800 | ф 1000 | ф1200 | ф1500 | |
| 2 | Centra augstums | 465 | 580 | 720 | 900 | |
| 3 | Kopējais biezums | 390 | 435 | 895 | 895 | |
| 4 | Centra urbuma diametrs | ф 135(ф230)H7 | ф165(ф260)H7 | ф 250(ф450)H7 | ф250(ф450)H7 | |
| 5 | Atslēgas izmēra noteikšana | 22 | 22 | 28 | 28 | |
| 6 | T-slota izmērs | 18H12 | 22H12 | |||
| 7 | Tārpu pārnesuma attiecība | 1:120 | 1:120 | 1:150 | 1:150 | |
| 8 | Kopējais samazinājuma koeficients | 1:360 | 1:360 | 1:600 | 1:600 | |
| 9 | Maksimālais ātrums | 5.5 | 5.5 | 2.7 | 1.5 | |
| 10 | Tabulas griešanās leņķis uz impulsu | 0,001 grāds | 0,001 grāds | 0,001 grāds | 0,001 grāds | |
| 11 | Servo motors (pēc izvēles) | Izejas jauda (kw) | Lielāks vai vienāds ar 3,8 | Lielāks vai vienāds ar 3,8 | Lielāks par vai vienāds ar 11.3 | Lielāks par vai vienāds ar 11.3 |
| Nm | Lielāks vai vienāds ar 22 | Lielāks par vai vienāds ar 27 | Lielāks vai vienāds ar 36 | Lielāks vai vienāds ar 36 | ||
| 12 | Dalīšanas precizitāte | 15" | 15" | 15" | 15" | |
| 13 | Atkārtojamības precizitāte | 4" | 4" | 4" | 4" | |
| 14 | Skavas griezes moments | Eļļa 15x10'Pa | 5000 | 7000 | 12000 | 15000 |
| 15 | Kravnesība Hor. | 2000 | 3500 | 5000 | 7000 | |
| 16 | Kravnesība Vert. | 750 | 1000 | 3000 | 5000 | |
| 17 | Neto svars | 1300 | 1900 | 5800 | 8500 | |
Atlases un saskaņošanas ieteikumi
Kravnesība
Izvēlieties darbagalda maksimālo slodzi atbilstoši sagataves svaram (piemēram, 100 kg, 500 kg, 2000 kg un citas specifikācijas).
Pozicionēšanas precizitāte
Precīzai apstrādei (piemēram, veidnēm, aviācijas daļām) ir jāizvēlas modelis ar pozicionēšanas precizitāti, kas ir mazāka par ±5 collām vai vienāda ar to.
Braukšanas režīms
Tiešās piedziņas motori ir piemēroti ātrgaitas{0}}un augstas{1}}precizitātes scenārijiem; Tārpu zobratu piedziņas ir piemērotas liela-griezes momenta un lielas-slodzes scenārijiem.
Interfeisa saderība
Pārliecinieties, vai darbgalds ir saderīgs ar darbgalda CNC sistēmu (piemēram, Fanuc, SIEMENS), un atbalstiet C-ass savienojuma vadību.
Apstrādājamo detaļu veidi
Horizontālais vertikālais CNC rotējošais galds ar iespēju pārslēgties starp vertikālām un horizontālām apstrādes pozīcijām, var pielāgoties sarežģītu kastes -formas detaļu, neregulāras formas konstrukcijas daļu un daudzskaldņu komponentu apstrādes vajadzībām, un to plaši izmanto CNC apstrādes jomā. Piemēram, to var izmantot pārnesumkārbu korpusiem inženiertehniskajās iekārtās, rāmja konstrukciju daļām kosmiskajā aviācijā, dobuma veidņu serdeņiem precīzās veidnēs un motoru korpusiem jaunās enerģijas iekārtās. Tas var pabeigt vairākus apstrādes procesus, piemēram, frēzēšanu, urbšanu, urbšanu un vītņošanu ar vienu iespīlēšanu, kas var samazināt iespīlēšanas kļūdas un uzlabot precizitāti, kā arī var pielāgoties dažādu izmēru un specifikāciju daļu apstrādes scenārijiem, ievērojami uzlabojot sarežģītu detaļu apstrādes efektivitāti un procesu savietojamību.
FAQ
J: Vai jūs esat tirgotājs vai rūpnīca?
A: Rūpnīca
J: Kādas ir mūsu stiprās puses?
A: Plaša pieredze apstrādē, montāžas procesos un komandās, kā arī pieredze nodošanā ekspluatācijā ārzemēs.
J: Vai jūs piedāvājat darbgaldu jauninājumus un modifikācijas?
A: Jā, mēs uzlabojam dažādas urbšanas mašīnas, frēzēšanas mašīnas, virpas un apstrādes centrus.
J: Kādi ir daži papildu piederumi CNC darbgaldiem?
A: CNC rotējošie galdi, zondes, instrumentu uzstādītāji, frēzēšanas galviņas, armatūra utt.
